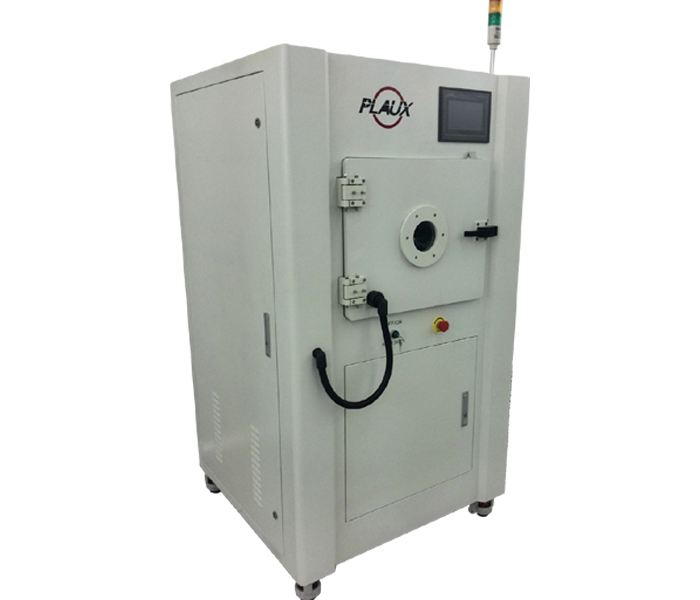

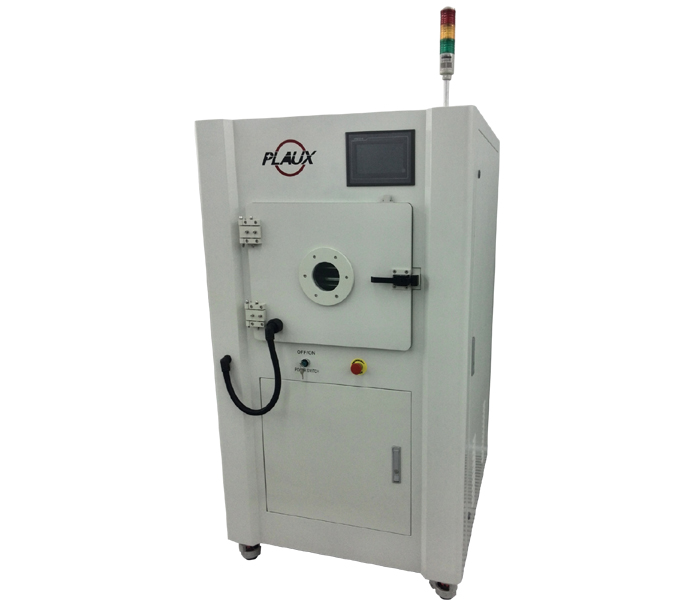

【普乐斯】氩等离子清洗设备-PR80L-S3

品牌：普乐斯
名称：氩低温等离子表面处理机
型号：PR80L-S3
规格：1000mm（W）× 960mm（D）× 1720mm（H）
功率：约4KW
用途：氩低温等离子清洗机主要为滤光片生产厂家定制，用于IR和光玻璃表面Particle去除，同时用于IR与Hold贴附等工艺。
参考价格：

订购热线： 400-816-9009

咨询热线：400-816-9009

产品特点

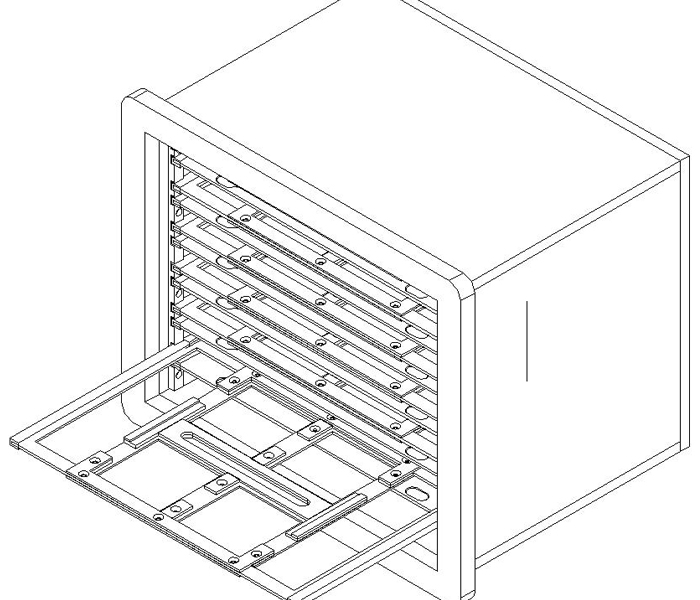

1、氩等离子清洗设备托架采用铝条组合结构，方便产品取放；

2、托架限位设计，防止操作员误操作将托架抽出，造成产品洒落；

3、根据产品特点及工艺特点定制多套托架；

4、配大排量真空泵，缓解产品渗气对产品造成的影响。

咨询热线：400-816-9009

产品参数

机台配置	规格描述	产地	备注
机台整机规格	1000mm（W）×960mm（D）×1720mm（H）	普乐斯	1、工作真空度：20-60Pa 2、真空泵ji限压力：4.0×10-1Pa 3、抽真空时间：≤50S 4、破真空时间：20-40S 5、供气方式：电磁阀式 6、流量计调节范围：0-300Sccm（毫升/分钟 7、产能：根据产品规格而定 8、处理时间：工艺不同，处理时间不同 9、操作方式：人工取放工件，一键启动自动控制
真空室规格	500mm（W）×400mm（D）×400mm（H）可根据产品定制	普乐斯
电极板规格	490mm（W）×320mm（D），6层，极板间距：60mm可任意组合	定制
单层处理zui大面积	440mm（W）×305mm（D）	定制
等离子发生器功率	射频13.56MH z，0-500W可调	国产
真空泵系统	90型机械油式旋片真空泵	国产
真空测定系统	皮拉尼式真空计	进口
PLC系统	西门子	普乐斯自主研发
额定功率	5KW
机台供电	AC-380V/三相五线式

注：以上参数仅供参考，本公司可能对相关产品参数进行调整，如有变动，恕不再另行通知。若有不明处，欢迎来电询问。

咨询热线：400-816-9009

工作原理

在真空状态下，压力越来越小，分子间间距越来越大，分子间力越来越小，利用高频源产生的高压交变电场将氧、氩、氢、四氟化碳等工艺气体震荡成具有高反应活性或高能量的等离子体，然后与有机污染物及微颗粒污染物反应或碰撞形成挥发性物质，然后由工作气体流及真空泵将这些挥发性物质清除出去，从而达到表面清洁、活化等目的。如图所示：
真空等离子清洗机工作原理

咨询热线：400-816-9009

应用领域

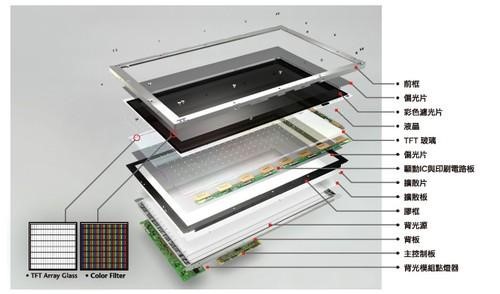

1. 液晶显示器/触控面板

液晶显示器/触控面板玻璃盖板：采用超声波清洗LCD/TP玻璃盖板的表面，通常会残留一些肉眼看不到的有机物和微粒，这为后工序的涂覆、印刷、粘接等埋下品质隐患。使用等离子清洗设备的表面处理技术不仅能让玻璃盖板清洗得更彻底，而且可以对玻璃表面进行活化和刻蚀，低温等离子表面处理机对涂覆、印刷、粘接有很好的促进作用，从而提高产品良率。

液晶显示器/触控面板组装：在LCD/TP组装中，很多工艺都需要等离子体清洗机的表面处理技术与之配合，COG工艺中ACF点胶前清洗ITO玻璃金手指上面的有机污染物，保证ACF胶涂覆和打线的可靠性；LCD模组粘合工艺中去除溢胶等有机类污染物、偏光片、防指纹膜等贴合前表面清洗和活化。

2. 通讯线缆和连接器

通讯线缆：特种电缆用来绝缘的材料包括交联聚乙烯，氟塑料，尼龙等材料的表面非常光滑，喷码印字容易出现字体擦拭脱落现象，经过等离子清洗设备表面处理后的材料表面形态会发生显著变化，引入了亲水性基团，使表面由非极性、难粘性转为有一定极性、易粘性和亲水性，有利于粘结、涂覆和印刷。

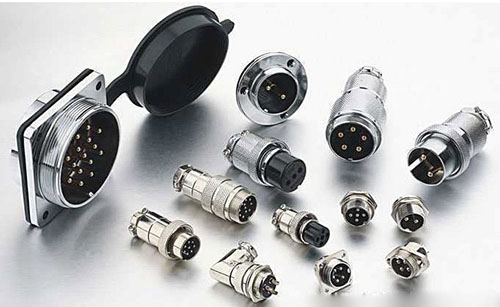

航空连接器：航空连接器广泛使用PEI、FVMQ、PPS、PTFE、橡胶等绝缘材料，这些材料的表面能非常低，导致绝缘体与封线体之间的粘接效果不佳。通过氩等离子清洗设备的处理，不仅可以去除表面有机物，而且能增强其表面活性，粘接效果得以明显改善，其抗拉能力成数倍增加，耐压值有显著提高。
